每天在汆肉中醒来有弹窗,少妇被又大又粗又爽毛片久久黑人,日本高清在线中字视频,噼里啪啦在线看免费观看

因為電線電纜產(chǎn)品與廣闊顧客的日子密切相關(guān)，電線電纜的質(zhì)量好壞、安全與否都直接影響廣闊顧客的人身和產(chǎn)業(yè)安全，因而怎么正確裝置運用電線電纜顯得尤為重要。
近期發(fā)現(xiàn)商場上有客戶反響在裝置運用電纜進(jìn)程中電纜導(dǎo)體銅絲有氧化變色(發(fā)黑)的問題，卻不知道什么原因形成銅導(dǎo)體氧化變色(發(fā)黑)？咱們怎么防備銅導(dǎo)體氧化變色(發(fā)黑)呢？
可以說電纜銅導(dǎo)體氧化變色(發(fā)黑)的現(xiàn)象在儲存、裝置、運用電流過載使導(dǎo)體受潮、環(huán)境污染等要素影響。為了讓咱們對這種現(xiàn)象有一個充沛的知道，禪誠電纜調(diào)集公司內(nèi)部出產(chǎn)、技能、查驗、研制人員共十六名專業(yè)技能人才一同進(jìn)行調(diào)研與剖析。據(jù)剖析結(jié)果表明電纜銅導(dǎo)體氧化變色(發(fā)黑)其實是防備設(shè)備不到位，形成外部有害環(huán)境要素侵略銅導(dǎo)體與它化學(xué)反響氧化變色(發(fā)黑)。
一，電纜銅導(dǎo)體氧化變色(發(fā)黑)首要原因什么？
首要電纜銅導(dǎo)體氧化變色(發(fā)黑)發(fā)作電纜部位也有不一樣：1、電纜導(dǎo)體端頭氧化變色(發(fā)黑)；2、電纜導(dǎo)體兩端頭無缺，中心導(dǎo)體氧化變色(發(fā)黑)。其實，電纜銅導(dǎo)體氧化變色、發(fā)黑的原因是由出產(chǎn)、運送、儲存、運用進(jìn)程、受濕潤環(huán)境、溫度等多種要素影響形成的。
一般電纜銅導(dǎo)體端頭氧化變色(發(fā)黑)是因為產(chǎn)品出產(chǎn)、運送、儲存、敷設(shè)、運用進(jìn)程中受濕潤環(huán)境或許雨水浸入電纜導(dǎo)體，銅導(dǎo)體與氧氣、水發(fā)作化學(xué)反響而變色(發(fā)黑)。而這種現(xiàn)象在酷熱夏日中較為常見，因為夏日空氣中的濕度比較大，而溫度會加快銅導(dǎo)體的氧化變色(發(fā)黑)反響。
一、以下會有幾種狀況會使得電纜端頭銅導(dǎo)體氧化變色(發(fā)黑)：
1. 電纜頭封口不妥：電纜頭封口沒包裝好而導(dǎo)致空氣侵入銅導(dǎo)體也會發(fā)作變黑，而對電纜頭進(jìn)行包裝大部分師傅都會用絕緣膠布直接封口，其實絕緣膠布并不防水并且上面還有一層膠，時刻一長也會使得電纜發(fā)黑；

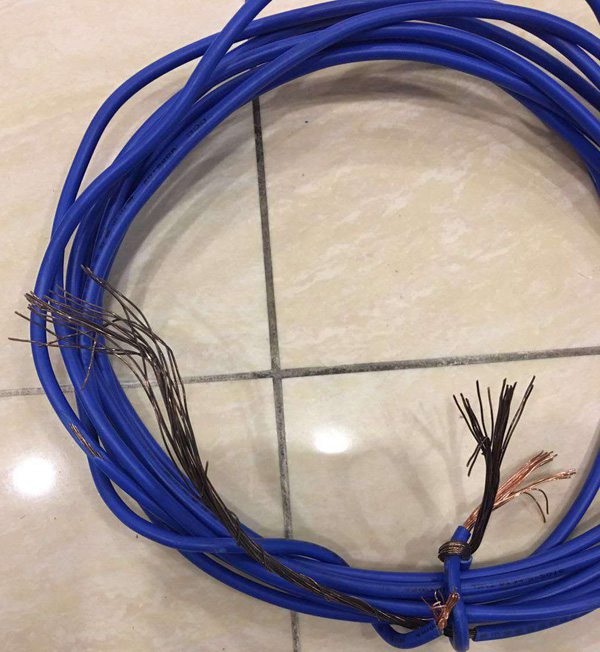

珠江電纜電線電纜發(fā)黑圖片

2. 絕緣濕潤：這種狀況也很常見，一般發(fā)作會在直埋或排管里的電纜接頭處。如：電纜接頭制造不合格和在濕潤的氣候條件下做接頭，會使接頭進(jìn)水或混入水蒸氣，時刻一久電纜就會發(fā)黑。
3. 運用進(jìn)程：客戶敷設(shè)裝置進(jìn)程中把電纜裁剪沒有進(jìn)行電纜頭封口不標(biāo)準(zhǔn)施工操作導(dǎo)致進(jìn)水發(fā)作氧氣，也會十分簡單形成電纜發(fā)黑。

二、電纜導(dǎo)體兩端頭無缺，中心導(dǎo)體氧化變色、發(fā)黑，會有以下幾種狀況發(fā)作。

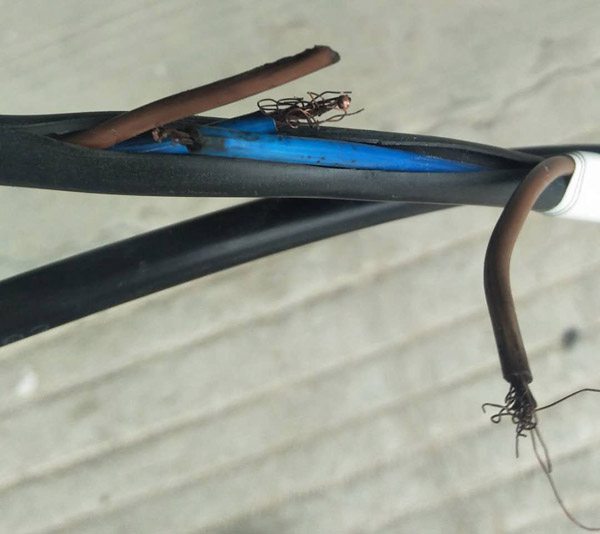

1. 運送環(huán)境：制品在運送進(jìn)程中旅程波動，電纜絕緣層遭到揉捏、磕碰、刮劃等損壞時，當(dāng)電纜銅導(dǎo)體部分損害當(dāng)?shù)嘏c空氣中氧氣和水分長時刻觸摸時就有或許被氧化變色(發(fā)黑)

2. 銅桿拉絲進(jìn)程：銅桿制成各種規(guī)的銅絲是經(jīng)過拉絲工序完成的。關(guān)于大拉機、中拉機、細(xì)絲機進(jìn)程中，都需求添加拉絲乳化液（潤滑劑），若乳化液（潤滑劑）殘留在銅絲外表上未處理好，長時刻與空氣觸摸銅絲外表就會氧化變色(發(fā)黑)。
3.施工裝置：一些用戶在敷設(shè)裝置電纜時不標(biāo)準(zhǔn)施工，簡單形成機械損害;在直埋電纜上搞土建施工也極易將運轉(zhuǎn)中的電纜損害等。若電纜銅導(dǎo)體部分損害當(dāng)?shù)亻L時刻在地下受潮或暴露外表都會發(fā)作氧化變色(發(fā)黑)。

二，電纜銅導(dǎo)領(lǐng)會發(fā)作氧化變色是什么原因呢？

因為銅導(dǎo)體外表有一層氧化銅的保護膜，假如這層氧化膜和空氣直觸摸摸，時刻一持久銅導(dǎo)領(lǐng)會發(fā)作表色。電纜銅導(dǎo)體發(fā)作變色會分紅以下幾種：

一、導(dǎo)體發(fā)黑色：而這種導(dǎo)體發(fā)黑絕大部分因為在敷設(shè)環(huán)境中電纜內(nèi)部受潮發(fā)作水分較多引起銅導(dǎo)體發(fā)黑。

二、導(dǎo)體變紫紅色：引起導(dǎo)體變紫紅色首要原因是銅導(dǎo)體溫度過高發(fā)作的。

1. 在銅桿拉絲工藝中，因為拉絲設(shè)備的不間斷出產(chǎn)。密封室中的冷卻液的皂化液含量不行、冷卻水溫度過高，這就會使銅絲與各導(dǎo)輪的磨擦力添加，使銅絲溫度繼續(xù)升高，形成銅絲外表氧化變色發(fā)紫紅。

2.客戶在電纜運用進(jìn)程中載流量過大，長時刻超負(fù)荷運轉(zhuǎn)，電阻增大發(fā)作熱量，導(dǎo)致電纜銅導(dǎo)體溫度過高也會變色發(fā)紫紅。

三、導(dǎo)體變銅綠色：原因是銅導(dǎo)體在空氣中氧氣，水蒸氣和二氧化碳等反響效果，時刻長了就氧化生成堿式碳酸銅Cu2(OH)2CO3，堿式碳酸銅也叫銅綠。

總結(jié)以上幾種電纜線口發(fā)黑變色的原因：咱們都會應(yīng)該發(fā)現(xiàn)到電纜發(fā)黑變色首要原因是因為電纜”進(jìn)水、受潮、空氣浸入”而形成的。那么咱們怎么防備電纜發(fā)黑的狀況呢？

結(jié)語

總結(jié)以上幾種電纜線口發(fā)黑變色的原因：咱們都會應(yīng)該發(fā)現(xiàn)到電纜發(fā)黑變色首要原因是因為電纜”進(jìn)水、受潮、空氣浸入”而形成的。那么咱們禪誠電纜是怎么防備電纜發(fā)黑的狀況的呢？下期為您細(xì)說。
